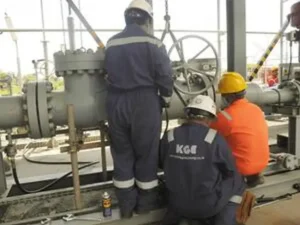

Cara Membaca Torque Chart Hydraulic Wrench
Cara membaca torque chart hydraulic wrench dimulai dengan memahami hubungan antara tekanan hidrolik (PSI/bar) dan nilai torsi (Nm atau ft-lbs) yang telah dikalibrasi oleh pabrikan. Interpretasi torque chart yang benar sangat penting untuk memastikan baut mencapai preload yang direncanakan, menghindari kegagalan sambungan flange, serta memenuhi standar keselamatan dan integritas mekanis pada industri Oil & Gas.
Analisis Masalah & Urgensi
Kesalahan membaca torque chart merupakan salah satu penyebab paling umum terjadinya under torque maupun over torque pada sambungan baut kritis. Kedua kondisi tersebut dapat mengurangi gaya jepit (bolt preload) yang dibutuhkan untuk menjaga integritas flange.
Pada fasilitas refinery, petrokimia, maupun offshore platform, preload yang tidak sesuai dapat memicu kebocoran gasket, kerusakan baut, hingga penghentian operasi yang tidak direncanakan (unplanned shutdown).
Risiko tersebut semakin tinggi apabila operator hanya mengandalkan pengalaman tanpa mengacu pada torque chart hasil kalibrasi hydraulic torque wrench. Setiap hydraulic wrench memiliki karakteristik hidrolik yang berbeda sehingga tabel torque dari satu merek tidak selalu dapat digunakan pada alat lain.
Selain itu, kesalahan memilih kapasitas torque wrench juga dapat menyebabkan alat bekerja di luar rentang optimal sehingga akurasi pengencangan menurun.
Memahami Fungsi Torque Chart Hydraulic Wrench
Torque chart merupakan tabel referensi yang menunjukkan hubungan antara tekanan hidrolik dan torsi keluaran hydraulic torque wrench.
Secara sederhana:
Tekanan Hidrolik (PSI atau Bar) → Gaya Hidrolik → Output Torque (Nm)
Torque chart dibuat berdasarkan hasil pengujian dan kalibrasi pabrikan sehingga menjadi acuan utama sebelum pekerjaan bolting dilakukan.
Informasi yang biasanya terdapat pada torque chart meliputi:
- Model hydraulic wrench
- Rentang tekanan kerja
- Nilai output torque
- Satuan Nm atau ft-lbs
- Nomor seri alat
- Faktor kalibrasi
Cara Membaca Torque Chart Hydraulic Wrench dengan Benar
1. Identifikasi Model Hydraulic Wrench
Langkah pertama adalah memastikan torque chart sesuai dengan model alat yang digunakan.
Perhatikan informasi berikut:
- Tipe hydraulic wrench
- Nomor model
- Serial number
- Tanggal kalibrasi
- Kapasitas maksimum alat
Menggunakan torque chart yang tidak sesuai dapat menghasilkan nilai torsi yang menyimpang dari kebutuhan desain.
2. Tentukan Nilai Torque yang Dibutuhkan
Nilai torque biasanya diperoleh dari:
- Bolt Tightening Procedure
- Flange Management Procedure
- ASME PCC-1
- Engineering Calculation
- Vendor Recommendation
Contoh:
Target torque = 4.500 Nm
Operator kemudian mencari nilai tersebut pada torque chart.
3. Konversikan Nilai Torque Menjadi Tekanan
Setelah target torque diketahui, operator menentukan tekanan hidrolik yang diperlukan.
Contoh ilustrasi:
| Target Torque (Nm) | Tekanan Hidrolik (PSI) |
|---|---|
| 1.000 | 2.000 |
| 2.000 | 4.100 |
| 3.000 | 6.050 |
| 4.000 | 8.000 |
| 5.000 | 10.000 |
Catatan: Nilai di atas hanya ilustrasi. Selalu gunakan torque chart resmi dari pabrikan atau hasil kalibrasi alat yang digunakan.
Inilah alasan mengapa pemahaman mengenai tabel tekanan psi ke nm menjadi sangat penting dalam pekerjaan bolting.
4. Atur Tekanan pada Hydraulic Pump
Setelah tekanan diketahui:
- Hubungkan hydraulic hose.
- Pastikan tidak terdapat kebocoran.
- Atur pressure regulator.
- Naikkan tekanan secara bertahap.
- Verifikasi pressure gauge.
Tekanan tidak boleh melebihi batas maksimum sistem hidrolik.
5. Verifikasi Hasil Pengencangan
Tahap akhir meliputi:
- Pemeriksaan visual.
- Pemeriksaan urutan tightening.
- Dokumentasi hasil torque.
- Pemeriksaan ulang apabila diperlukan.
Pada flange kritis, proses ini sering dikombinasikan dengan prosedur Flange Management untuk memastikan distribusi preload merata.
Memahami Tabel Tekanan PSI ke Nm
Hubungan antara tekanan dan torsi tidak dihitung secara manual setiap kali pekerjaan dilakukan. Nilai tersebut telah ditentukan melalui proses pengujian laboratorium dan kalibrasi.
Berikut contoh format tabel tekanan psi ke nm.
| Tekanan (PSI) | Torque (Nm) |
|---|---|
| 1.500 | 720 |
| 2.500 | 1.260 |
| 3.500 | 1.840 |
| 5.000 | 2.700 |
| 7.000 | 3.850 |
| 10.000 | 5.400 |
Perlu dipahami bahwa setiap merek dan model hydraulic wrench memiliki karakteristik yang berbeda sehingga nilai pada tabel tidak dapat dipertukarkan.
Pentingnya Kalibrasi Hydraulic Torque Wrench
Hydraulic torque wrench merupakan alat ukur sekaligus alat kerja. Oleh karena itu, akurasinya harus dipastikan melalui proses kalibrasi berkala.
Kalibrasi bertujuan untuk:
- Menjaga akurasi output torque.
- Mengurangi risiko over torque.
- Mengurangi risiko under torque.
- Memenuhi persyaratan audit mutu.
- Mendukung kepatuhan terhadap prosedur perusahaan.
Praktik terbaik di industri juga mensyaratkan penyimpanan sertifikat kalibrasi sebagai bagian dari dokumentasi proyek.
Cara Menentukan Kapasitas Torque Wrench
Pemilihan kapasitas torque wrench harus mempertimbangkan kebutuhan aktual di lapangan.
Beberapa faktor yang perlu diperhatikan meliputi:
- Diameter baut.
- Grade baut.
- Material baut.
- Jenis flange.
- Target preload.
- Rentang torque yang dibutuhkan.
Idealnya, hydraulic torque wrench bekerja pada kisaran 20–80% dari kapasitas maksimum agar akurasi dan umur alat tetap terjaga.
Standar Internasional yang Menjadi Acuan
Pekerjaan bolting pada industri proses umumnya mengacu pada berbagai standar internasional, di antaranya:
- ASME PCC-1 – Pedoman perakitan sambungan flange bertekanan.
- ASME B16.5 – Dimensi dan spesifikasi flange.
- API 6A – Peralatan wellhead dan pressure equipment.
- API 570 – Inspeksi sistem perpipaan.
- ISO 6789 – Kalibrasi alat pengencang torsi.
- Sistem Manajemen K3 – Pengendalian risiko pekerjaan mekanikal.
Penerapan standar tersebut membantu memastikan hasil pengencangan memenuhi persyaratan teknis sekaligus meningkatkan keselamatan kerja.
Perspektif Industri & Implementasi di Lapangan
Dalam proyek shutdown, turnaround, maupun commissioning, pembacaan torque chart harus menjadi bagian dari prosedur kerja standar. Dokumentasi tekanan, urutan pengencangan, dan hasil verifikasi merupakan elemen penting untuk menjaga integritas sambungan baut.
PT Kurnia Global Energi (KGE) mendukung implementasi pekerjaan bolting sesuai praktik industri melalui teknisi bersertifikasi BNSP/Migas, penerapan compliance K3 yang ketat, serta penggunaan hydraulic torque wrench dan peralatan pendukung yang terkalibrasi. Bagi perusahaan yang membutuhkan solusi pengencangan baut hidrolik, informasi lebih lanjut mengenai layanan <a href=”https://kgenergi.com/hydraulic-torque-wrench/”>Hydraulic Torque Wrench</a> dapat menjadi referensi untuk mendukung proyek maintenance maupun shutdown secara aman dan efisien.
Selain layanan hydraulic torque wrench, PT Kurnia Global Energi juga menyediakan:
- Jasa Bolting
- Flange Management
- On-site Machining
- Pipe Cold Cutting & Bevelling
- Flange Facing
- Hydrotesting
- Online Leak Sealing
- Rental Alat
Dari Edukasi Menuju Solusi Proyek
Memahami torque chart merupakan langkah awal untuk menghasilkan sambungan baut yang aman dan andal. Namun, keberhasilan pekerjaan di lapangan juga ditentukan oleh kompetensi personel, kondisi alat, serta kepatuhan terhadap prosedur bolting yang berlaku. Untuk proyek yang membutuhkan dukungan tenaga ahli dan peralatan profesional, layanan <a href=”https://kgenergi.com/hydraulic-torque-wrench/”>jasa hydraulic torque wrench</a> dari PT Kurnia Global Energi dapat membantu memastikan proses pengencangan dilakukan sesuai standar industri.
Wilayah Operasional PT Kurnia Global Energi
| Wilayah | Kota Target |
|---|---|
| DKI Jakarta | Jakarta |
| Kalimantan Timur | Balikpapan |
| Jambi | Jambi |
| Jawa Barat | Cirebon |
| Jawa Timur | Cepu |
| Sumatera Selatan | Palembang |
| Kepulauan Riau | Natuna |
| Papua Barat | Tangguh |
| Riau | Dumai |
| Riau | Pekanbaru |
| Kalimantan Timur | Bontang |
| Papua Barat Daya | Sorong |
| Sulawesi Tengah | Luwuk |
| Jawa Timur | Bojonegoro |
| Jawa Tengah | Pekalongan |
| Jawa Timur | Surabaya |
| Aceh | Aceh |
| Jawa Tengah | Cilacap |
| Sulawesi Selatan | Makassar |
| Jawa Barat | Bekasi |
| Jawa Barat | Depok |
| Banten | Tangerang |
| Jawa Barat | Bogor |
| Sulawesi Tengah | Donggi-Senoro |
FAQ
1. Apakah torque chart setiap hydraulic torque wrench sama?
Tidak. Setiap produsen memiliki kurva tekanan dan output torque yang berbeda. Selalu gunakan torque chart resmi sesuai model alat dan sertifikat kalibrasinya.
2. Seberapa penting kalibrasi hydraulic torque wrench?
Kalibrasi memastikan output torque tetap akurat sehingga mengurangi risiko under torque maupun over torque. Praktik ini juga mendukung kepatuhan terhadap standar mutu dan audit proyek.
3. Bagaimana jika tekanan PSI pada pompa tidak sesuai dengan torque chart?
Tekanan harus disesuaikan menggunakan pressure regulator hingga mencapai nilai yang direkomendasikan pada torque chart. Jangan melakukan estimasi berdasarkan pengalaman semata.
4. Standar apa yang digunakan untuk pekerjaan bolting flange?
Pekerjaan bolting umumnya mengacu pada ASME PCC-1, ASME B16.5, standar API yang relevan, prosedur internal perusahaan, serta sistem manajemen K3.
5. Apakah kapasitas torque wrench memengaruhi akurasi pengencangan?
Ya. Menggunakan hydraulic torque wrench pada rentang kapasitas yang sesuai membantu menjaga akurasi, memperpanjang umur alat, dan menghasilkan preload baut yang lebih konsisten.
